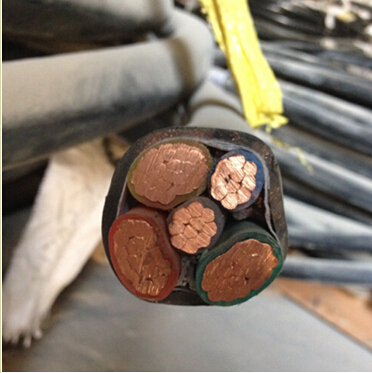

北京朝陽電纜廠低壓電線、電纜敷設施工工藝 1本工藝適用于電壓等級為 1kV 及以下建筑物內部電路電的明配線路和暗配線路敷設安裝工程施工和質量驗收。 2電纜敷設工程施工質量驗收除應執行本工藝外尚應符合***現行有關標準、規范的規定。 3建筑電氣工程施工中采用的工程技術文件、承包合同文件對施工質量驗收的要求不得低于《建筑電氣工程施工質量驗收規范》 GB50303-2002的規定。 12122 編制參考標準、規范 1 《建筑電氣工程施工質量驗收規范》 GB50303-2002 2 《建筑工程施工質量驗收統一標準》 GB50300-2001 222 基 本 規 定 1室內配電線路導線的截面的選擇**符合設計要求。 2導線與保護電器配合應符合保護電器的要求。 3建筑電氣裝置 1KV 以下配電線路、照明回路和插座加路應分段設置線路和保護裝置確保**運行。 4建筑電氣裝置 1KV 以下配電線路暗配于建筑物結構內應沿*短路徑敷設 明配在建筑物表面應橫平豎直線路敷設應根據具體情況確定合理的線路布局和準確的線路自尊向和盒、箱位置。 5空心板內暗配導線**采用阻燃塑料護套線或加套塑料保護層的絕緣導線。穿線前應將孔內的積水、雜物清理干凈嚴防損傷導線的護套層導線在板孔內不得有接頭分支接頭應引入接線合內連接。 6導線配線連接時切割導線 絕緣層時嚴禁損傷線芯不同材料導線的中間連接和分支連接應使用熔焊、線夾、瓷接頭或壓接法連接分支接頭處不得 施工工藝 7/19/2007 2 有來自分支橫線的拉力。 7截面 10m2及其以下的單股銅芯線和截面 2.5m2以下的單股鋁芯線的導線與電氣器具的端子可直接連接 選用截面 2.5m2以下的多股銅芯線應擰緊掛錫然后與端子連接。 8多股鋁芯線和截面超過 2.5m2的多股銅芯線的終端應焊接或壓接端子后再與電氣器具端子連接自帶插接式端子除外 。 9用壓接法連接導線時所選用的連接管、端子、壓模的型號、規格應與導線線徑相符。 10銅芯導線采用錫焊連接時焊錫應光滑、均勻、飽滿不得使用酸性焊劑。 11銅鋁導線采用氣焊或電弧焊連接時焊縫周圍應有凸起的加強高度其凸起部分為線芯直徑的 0.120.30 倍并不得有裂縫、夾渣、斷股、凹陷及根部漏焊等缺陷焊接后應清除焊口處的焊渣和焊藥。 12絕緣導線的接頭處均應用絕緣帶包裹均勻、嚴密在接線端子的端部與導線絕緣層的空隙處也應用絕緣帶包裹嚴密并不得低于原絕緣強度等級。 13暗配電線管路敷設應符合下列要求 1敷設電線管路應取*短距離并應減少彎曲預埋在結構內的保護管外皮距表面的凈距不應小于 15mm。 2地下暗配電線管路不得穿越設備基礎如**穿越時應加設套管保護。 3配線管的彎曲不得有折皺、凹陷和裂縫彎扁程度不得大于管外徑 10%彎曲半徑應符合明配管不應小于管外徑的 6 倍 如只有一個彎時不應小于管外徑的 4 倍 暗配管不小于管外徑的 6 倍埋入地下或混凝土內其彎曲半徑不應小于管外徑的 10 倍。 14電線管路敷設超過下列長度時應在適當位置設置接線合 1配線管路每超過 80m 無彎曲 2配線管路每超過 20m 有 1 個彎曲 3配線管路每超過 15m 有 2 個彎曲 4配線管路每超過 8m 有 3 個彎曲。 15電氣裝置通過建筑物或構筑物變形縫處應設置補償裝置并應在兩 施工工藝 7/19/2007 3 個端正點上將補償裝置固定導線應有余量。 16配電線路所需的卡具、支架、吊鉤、拉環和盒箱等金屬制品附件均應為鍍鋅件或涂刷防腐涂料。 17敷設配電線路中的非帶電部分的接地和接零應牢固可靠。 18 配電工程施工中的**技術措施應符合***現行技術標準及技術文件的規定。 223 施 工 準 備 22321 材料質量要求 1塑料阻燃管其含氧指數**符合消防規范的規定并應具有產品質量合格證及檢測資料。 2鋼管厚薄應均勻、列裂縫、砂眼、棱剌和凹扁現象用于絲連接的管箍應為通絲且絲扣清晰無亂扣鍍鋅件的鍍鋅層應完整、端頭應光滑無毛剌并應具有產品質量合格證。 3導線型號、規格、截面、絕緣電阻**符合設計要求并應具有產品質量合格證。 4瓷柱、瓷瓶的型號規格**符合設計要求其外觀應清晰完整無殘缺裂紋并應具有新產品質量合格證。 5鋼索的品種、型號、規格**符合設計要求其截面應根據實際跨距、荷載及機械強度選擇*小截面應不小于 10m2且不得有背扣松股、斷股等現象鍍鋅圓鋼做鋼索直徑不應小于 100mm 。 6金屬線槽及附件**采用定型標準制品其型號、規格應符合設計要求線槽內外應光滑平整無棱剌不應有扭曲、翹邊變形現象。 7塑料線槽及附件**采用難燃型硬聚乙烯工程塑料擠壓成型其含捫指數不應低于 27%并應有產品質量合格證及相關資料。 8導線及用于保護導線的塑料制口應符合環境保護的相關規定不得含有對人體有害的物質。
